(1)分类见表7-172。

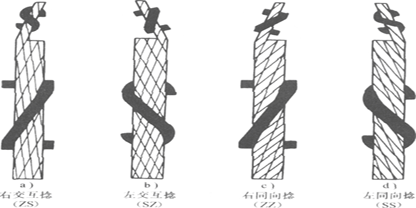

图7-1钢丝绳的捻法
(2)力学性能见表7-173～表7-190。
表7-172钢丝绳的分类
| 组别 | 类 别 | 分类原则 | 典 型 结 构 | 直径范围／mm | ||||
| 钢丝绳 | 股 绳 | |||||||
| 1 | 圆股钢丝绳 | 6x7 | 6个圆股。每股外层丝可到7根，中心丝(或无)外捻制1～2层钢丝，钢丝等捻距 | 6×7 | (6+1) | 2～36 | ||
| 6×9W | (3／3+3) | 14～36 | ||||||
| 2 | 6×19(a) | 6个圆股，每股外层丝8-12根，中心丝外捻制2～3层钢丝，钢丝等捻距 | 6×19S | (9+9+1) | 6～36 | |||
| 6x19W | (6／6+6+1) | 6～40 | ||||||
| 6×25Fi | (12+6F+6+1) | 14～44 | ||||||
| 6x26SW | (10+5／5+5+1) | 13～40 | ||||||
| 6×31SW | (12+6／6+6+1) | 12～46 | ||||||
| 6x19(b) | 6个圆股，每股外层丝12根，中心丝外捻制2层钢丝 | 6x 19 | (12+6+1) | 3～46 | ||||
| 3 | 6×37(a) | 6个圆股，每股外层丝14～18根，中心丝外捻制3～4层钢丝，钢丝等捻距 | 6×29Fi | (14+7F+7+1) | 10～44 | |||
| 6×36SW | (14+7／7+7+1) | 12～60 | ||||||
| 6×37S | (15+15+6+1) | lO～60 | ||||||
| (点线接触) | (16+8／8+8+1) | 32～60 | ||||||
| 6×41SW | (16+8／8+8+8+1) | 36～60 | ||||||
| 6x49SWS | (18+9／9+9+9+1) | 36～64 | ||||||
| 6×55SWS | ||||||||
| 6×37(b) | 6个圆股，每股外层丝18根，中心丝外捻制3层钢丝 | 6×37 | (18+12+6+1) | 5～66 | ||||
| 4 | 圆股钢丝绳 | 8×19 | 8个圆股，每股外层丝8～12根，中心丝外捻制2-3层钢丝，钢丝等捻距 | 8×19S | (9+9+1) | ll～44 | ||
| 8×19W | (6／6+6+1) | lO～48 | ||||||
| 8×25Fi | (12+6F+6+1) | 18～52 | ||||||
| 8×26SW | (10+5／5+5+1) | 16～48 | ||||||
| 8x 31SW | (12+6／6+6+1) | 14～56 | ||||||
| 5 | 8×37 | 8个圆股，每股外层丝14-18根，中心丝外捻制3～4层钢丝，钢丝等捻距 | 8×36SW | (14+7／7+7+1) | 14～60 | |||
| 8×41SW | (16+8／8+8+1) | 40～56 | ||||||
| 8×49SWS | (16+8／8+8+8+1) | 44～64 | ||||||
| 8×55SWS | (18+9／9+9+9+1) | 44～64 | ||||||
| 6 | 17×7 | 钢丝绳中有17或18个圆股，在纤维芯或钢芯外捻制2层股 | 17×7 | (6+1) | 6～44 | |||
| 18×7 | (6+1) | 6～44 | ||||||
| 18×19W | (6／6+6+1) | 14～44 | ||||||
| 18×19S | (9+9+1) | 14～44 | ||||||
| 18×19 | (12+6+1) | 10～44 | ||||||
| 7 | 34×7 | 钢丝绳中有34或36个圆股，在纤维芯或钢芯外捻制3层股 | 34×7 | (6+1) | 16～44 | |||
| 36×7 | (6+1) | 16～44 | ||||||
| 8 | 6×24 | 6个圆股，每股外层丝12～16根，股纤维芯外捻制2层钢丝 | 6×24 | (15+9+FC) | 8～40 | |||
| 6×24S | (12+12+FC) | 10～44 | ||||||
| 6×24W | (8／8+8+FC) | lO～44 | ||||||
| 9 | 6V×7 | 6个三角形股，每股外层丝7～9根，三角形股芯外捻制1层钢丝 | 6V×18 | (9+／3×2+3／) | 20～36 | |||
| 10 | 异形股钢丝绳 | 6V×19 | 6个三角形股，每股外层丝lO-14根，三角形股芯或纤维芯外捻制2层钢丝 | 6Vx 2I | (12+9+F℃) | 11～36 | ||
| 6V×30 | (12+12+6) | 20～38 | ||||||
| 6V×33 | (12+12+／3×2+3／) | 28～44 | ||||||
| ll | 6V×37 | 6个三角形股，每股外层丝15-18根，三角形股芯外捻制2层钢丝 | 6Vx 36 | (15+12+／3×2+3／) | 32～52 | |||
| 6V×37S | (15+12+／3×7+3／) | 32～52 | ||||||
| 6V×43 | (18+15+／1×7+3／) | 52～58 | ||||||
| 12 | 4V×39 | 4个扇形股，每股外层丝15-18根，纤维股芯外捻制3层钢丝 | 4Vx 39S | (15+15+9+FC) | 8～36 | |||
| 4V×48S | (18+18+12+Fc) | 20～40 | ||||||
| 13 | 6Q×19+ | 钢丝绳中有12-14个股，在6个三角形股外，捻制6～8个椭圆股 | 6Q×19+6V×2l | 外股(14+5) | 40～52 | |||
| 6V×21 | 6Q×33+6V×21 | 内股(12+9+FC) | 40～60 | |||||
| 外股(15+13+5) | ||||||||
| 内股(12+9+FC) | ||||||||
| 14 | 扁钢丝绳 | 扁钢丝绳中有6个或8个左交互捻 | P6×4×7 | (6+1) | ||||
| 和右交互捻的子绳交替排列 | P8×4×7 | (6+1) | ||||||
| P8×4×9 | (9+FC) | |||||||
| P8×4×19 | (12十6+1) | |||||||
注：1.2组和3组内推荐选用a类钢丝绳。
2.8组、12组及异型股钢丝绳中6V×21结构仅为纤维绳芯，其余组别的钢丝绳(扁钢丝绳除外)，可由需方指定纤维芯或钢芯。
3.三角形股芯的结构可以互相代替，或改用其他结构的三角形股芯，但应在订货合同中注明。
4.钢丝绳按捻法分为右交互捻、左交互捻、右同向捻和左同向捻四种，如图7-l所示。图a和图b绳与股捻向相反，图c和图d绳与股捻向相同。
5.1-7组钢丝绳可为交互捻和同向捻，其中6组和7组多层圆股钢丝绳的内层绳捻法，由生产厂确定。
6.6×37(b)组、8组和12组钢丝绳仅为交互捻。
7.9～11组和13组异型股钢丝绳为同向捻。13组钢丝绳的内层绳与外层绳捻向应相反，且内层绳为同向捻。
8.如用户对捻法无明确要求，则由生产厂自行决定。
